Фундамент на винтовых сваях для бани – как правильно возвести

ОФОРМИТЬ ЗАКАЗ

РАССЧИТАТЬ ФУНДАМЕНТ

Преимущества

Щелевая конструкция называется стекающий пол. Зазор между доской выдерживается 0,7 см, тогда, при набухании дерева просвет не будет перекрываться. Необходимая вентиляция и доступ для уборки в подполье конструктивно решен свайным фундаментом с высотой от нулевой отметки не менее 0,5 м.

Протекающие полы

Проливной пол в бане на сваях является наиболее простым и не затратным в исполнении. Для его организации потребуется наличие цоколя высотой не менее 50 см.

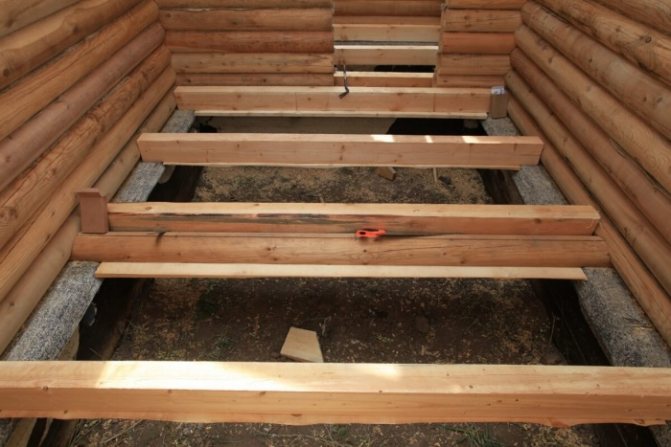

Методика монтажа такого пола предполагает укладку лаг на ростверк без уклона. На лаги набивают настил из обрезной доски с отступами в 7 мм, чтобы по мере пользования баней вода могла спокойно проходить сквозь щели, даже если дерево набухнет.

На что обратить внимание

На винтовых сваях обычно возводят своими руками более легкие конструкции бань. Можно построить кирпичные стены на бетонном ростверке, плите, но для этого потребуется жестко увязанное свайное поле. Строительство из древесных материалов снижает общий вес и теплопроводность.

Сваи ввинчиваются с просветом 2÷3 м, в зависимости от жесткости балок основания. Центральные столбы желательно связать швеллером для поддержки лаг.

При проектировании количества и расположения точек опоры, нужно учесть расположение оснащения бани. Печь, баки с водой, другое оборудование, создающее по площади крепления переменные тепловые и весовые нагрузки, нуждаются в установке на надежно зафиксированном основании.

Слив должен быть в каждом помещении. Там, где не используют воду для помывки, ее применяют для уборки и дезинфекции. Если посещение бани планируется раз в неделю или реже, не ставьте сливы с гидрозатвором. Они пересохнут, появится запах сточных вод. В таком случае лучше устанавливать сухой затвор.

Установка бани на винтовые сваи

Когда каждая из винтовых свай дойдет до своего упора, нужно обрезать ее болгаркой до нужного уровня. У каркасных домов – это горизонтальная плоскость. Сруб имеет перепад между продольными и поперечными бревнами венца. Его можно выбрать подкладками или разной высотой обрезки столбов (150 мм).

Делаем каркас

• Выкладываем на оголовки, размечаем вырезы в «пол дерева» или «в лапу»;
• Складываем по вырезам каркас на оголовки, крепим в каждом углу по 1 шурупу;
• Добиваемся прямого угла в пересечениях, замером диагоналей;
• Фиксируем вторым шурупом в каждом пересечении;
• Крепим снизу болтами к оголовкам;
• Врезаем «в пол дерева» внутренний брус.

Стойки стен будут располагаться на расстоянии 0,6 м, поэтому рассчитывать просвет между сваями нужно с учетом этого. Кроме того, следует тщательно подойти к выбору материала древесины, устройству пароизоляции в каркасных постройках, предназначенных для бани.

Собираем сруб

У сруба небольшой площади без нагруженных внутренних стен установка часто выполняется прямо на его венец вместо ростверка. Бревно первого ряда всегда должно быть толще, чем в следующих. Его укладывают не сразу на оголовок, а на подкладку из доски лиственницы, бука, предварительно обработанную смолой (за исключением торцов). Разницу между продольным и поперечным бревном компенсируют толщиной доски. Угол дополнительно скрепляют скобой.

Далее сруб собирается по порядковым номерам с прокладками из пеньки, пакли, войлока, согласно инструкции. Количество стен и наличие выступающего крыльца дают понять, сколько нужно точек опоры.

Ставят сруб и на ростверк из швеллера. В венце снизу высверливают отверстия, под которые на стальную обвязку приваривают вертикальные штыри. Бревно «надевают» на стержень. Получают жесткое сцепление. Посмотрите видео, как монтировать сруб на сваи.

Готовый вариант

Если нужно установить уже готовую постройку на фундамент, то у него дополнительно закрепляют углы и, с помощью домкратов, подкладок, двутавровой балки, поднимают на свое место.

Монтаж свайного фундамента для бани

Схема утепления пола на свайном фундаменте

Одно из достоинств данного фундамента заключается в защите постройки от проникновения в стены дождевой и талой воды из грунта. Под углами и стенами бани определяются места установки свай, для этого следует отмечать их кольями.

Свая вкручивается в грунт рабочими с применением рычага, установленной в трубу параллельно земле. В металлическую полость, образованную сваями, заливается бетонный раствор.

При вкручивании сваи, после каждых четырех витков необходимо проводить проверку вертикальности положения сваи. При обнаружении отклонения нельзя выкручивать сваи, пытаясь их выровнять, так как это приведет к усадке бани из-за неплотного грунта. Измерив положение свай, необходимо приварить к ним оголовки. Затем нанести жидкую гидроизоляцию, которая защитит металлическую конструкцию от коррозии.

В качестве перемычек между сваями используют деревянный брус или металлический швеллер. Перемычки необходимо обработать антисептиками или битумной мастикой. Смонтированному фундаменту следует придать благородный вид и качественно провести теплоизоляцию конструкции. Перед облицовкой и утеплением следует разобраться, с какими негативными факторами предстоит бороться наружной отделке.

Чтобы установка винтовых свай для фундамента была произведена максимально корректно, следует придерживаться ряда основных правил.

Необходимо обращать внимание на следующие моменты:

1. Между отдельно стоящими сваями расстояние не должно превышать 3 метров, иначе пол в бане начнет прогибаться из-за чрезмерной нагрузки.
2. В случае если расстояние между соседними лагами превышает 3 метра, в центральной части каждой балки необходимо установить дополнительные опоры, чтобы при ходьбе полы не пружинили.
3. Поскольку свайно-винтовой фундамент предполагает более редкое размещение опор, чем, скажем, ленточный, то желательно произвести обвязку швеллером центрального ряда свай.
4. Если для обвязки применяется деревянный брус, высоту центральных свай следует делать ниже на 15 см, чем остальные.
5. Там, где к строению примыкает пятая стена, следует устанавливать две дополнительные опоры.

Стандартная высота винтовых свай для бревенчатой бани составляет 6 м. При установке опор следует обращать внимание на то, чтобы отходов оставалось как можно меньше.

Устройство пола

При устройстве данного типа бани своими руками очень важно предусмотреть правильную конструкцию пола, строительство которого напрямую зависит от фундамента. Горячий пар конденсируется и стремится стечь вниз, как и вода из душа. Поэтому конструкция не протекающего пола бани, располагающейся на возвышении из винтовых свай, более сложная:

Черновой уровень

По верху также покрывается пленкой. Применение рубероида и других битумсодержащих покрытий, в дальнейшем, может осложнить жизнь неприятным запахом смолы. Высота сливных труб, проходы под них во всех уровнях пола, размечаются сразу.

Теплоизоляция

Утепление делают из доступного материала:

• Минеральная вата (прошивные маты, рулон) – 0,25 м толщиной;
• Пенный полимер, пенопласт (плита) – 0,15 м.

Необходима защита сверху от влаги. Пенополистирол устойчив к этому воздействию. Другие утеплители снижают свои свойства. Отлично зарекомендовали себя в качестве защиты мембранные покрытия. Они выпускаются достаточных размеров по длине и ширине (максимально 61×15,5 м), чтобы закрыть цельным куском, с напуском вверх на стены. В каркасном доме пароизоляция делается и по стенам, с выпуском конденсата на мембрану для слива самотеком.

Защитить и украсить

Надо не забыть оборудовать технологические лазы для осмотра фундамента. Внутреннее пространство очистить от плодородного слоя, засыпать щебнем, песком.

Заливка бетонной стяжки

Полы в бане на свайном фундаменте могут иметь и бетонное основание.

Предварительный этап перед заливкой бетона включает следующие работы:

1. Монтаж коммуникаций – водопровода и канализации.
2. Укладка трапика для стока воды так, чтобы после чистовой отделки решетка располагалась в наиболее низком отрезке пола.
3. Насыпка песчано-гравийной подушки, толщина которой будет варьироваться в зависимости от типа утепляющего материала. Как правило, при утеплении керамзитом слой гравия не превышает 4 см.
4. Укладка в каждой из секций фундамента слоя гидроизоляции. Как вариант, рубероид будет приемлем, но лучше всего использовать паропроницаемую пленку.
5. Монтаж утепляющего материала.

Повысить степень утепления пола при свайном фундаменте позволяет правильное устройство и утепление цоколя по периметру строения. Задача цоколя состоит в том, что он изолирует пространство под баней и не пропускает туда холодный воздух, а также способствует улучшение эстетичности внешнего вида строения.

Облицовка производится при помощи теплоизоляционных плит и декоративных панелей, имитирующих различные материалы – древесину, камень, кирпич. В качестве теплоизоляционного материала применяются плитные утеплители (пенопласт, пеноплекс).

Перед тем как приступать к работам по заливке бетонного пола, необходимо провести ряд подготовительных мероприятий:

1. Повести водопроводные и канализационные трубы.
2. Смонтировать сливной трап.
3. Подготовить основание – утрамбовать его и подготовить к заливке бетона.

Таблица 1. Устройство пола

Предлагаем ознакомиться: Сколько стоит построить сруб бани

Утепление пола выполняют при помощи керамзита, перлита, экструдированного пенополистирола или минеральной ваты.

Черновую стяжку перед укладкой утеплителя, очищают от мусора, обеспыливают и застилают рулонной гидроизоляцией. Если используется фракционный утеплитель, то его наносят в виде специальной смеси, после высыхания, которой можно приступать к заливке второго слоя бетонного раствора.

При использовании утеплителя в виде плит, стыки, которые образуются при их укладке, потребуется загерметизировать монтажной пеной. Сверху настилают второй слой гидроизоляции. Второй слой бетонной стяжки подлежит обязательному армированию металлической сеткой.
