Идеи как сделать полочки: самые простые способы создания и советы как правильно разместить полки (110 фото)

Сегодня старомодные серванты и вместительные шкафы отходят на второй план. Вместо этого, дизайнеры предлагают использовать полки в комнатах.

Интересно изготовленная полка становится прекрасным украшением интерьера, а вместе с тем и удобна для хранения мелочей.

Представленный предмет мебели давно уже не выглядит стандартно и однотипно.

Сегодня полки многолики: подвесные, асимметричные, с ящиками, стеклянные и т.д. Они могут принимать любую форму, могут вообще полностью скрываться под книгами, даже могут быть выполнены из обыкновенных поддонов.

Полка-вешалка из… спинки стула

Если у вас есть старый деревянный стул, а точнее спинка стула, то вы можете сделать из нее симпатичную полку с крючками. Ее можно повесить и на кухне, чтобы использовать для хранения кухонных полотенец и фартуков, и в ванной комнате, и в прихожей.

Такой спинка стула была до переделки…

… а такой стала после!

  • Спинка деревянного стула;
  • Небольшая дощечка из дерева или фанеры;
  • Три металлических крючка;
  • Маятниковая пила по дереву, болгарка или лобзик;
  • 5 или более саморезов по дереву и шуруповерт/отвёртка;
  • Дрель и сверло 3 мм;
  • Наждачная бумага средней зернистости (для снятия старого лака/краски со спинки стула) и крупной зернистости (для шлифования полки из дерева);
  • Краска черного цвета (если хотите создать эффект потертости), краска белого или любого другого желаемого цвета, кисть;
  • Воск или матовый лак;
  • Шпатлёвка по дереву;
  • Столярный клей.
  1. Обрежьте спинку стула до желаемого размера, предварительно сделав разметку.

  1. В данном проекте для изготовления верхней полки удачно подошла деревянная основа бывшей вешалки. Вы же можете использовать доску из дерева или фанеры – ее необходимо обрезать до нужных размеров, а затем зашлифовать все торцы. Если есть возможность, желательно оформить края заготовки фрезером.

  1. Шкуркой средней зернистости (например, 220 мкм) снимите старое покрытие со спинки стула, затем покрасьте обе детали черной краской и оставьте сохнуть. Это нужно для того, чтобы в дальнейшем черный слой проступал через потертости верхнего покрытия.
  2. Пора прикрепить дощечку к спинке стула. Для этого с каждого ее края просверлите по небольшому отверстию (с внешней стороны, там где вы хотите скрепить детали), затем вкрутите саморезы, утопив их заподлицо. Если в вашей спинке стула имеются вертикальные перекладины как в этом проекте, то их желательно так же скрепить с полкой столярным клеем.

Стеклянные полочки

Полки из стекла традиционно делают для ванной. Эксплуатируется такое замечательное качество материала, как устойчивость к воде и высокой влажности. Зато в небольших комнатах с помощью таких полок и стеллажей можно решить проблему нехватки площади.Стекло визуально не загромождает пространство, пропускает свет, при этом предоставляя надежное место для размещения мелких предметов, фото, ваз и даже аудио- или видеотехники.

Стеклянные полки подходят для открытой установки и в шкафу. Особенно если это шкаф-купе и предусмотрена возможность иногда оставлять дверцу открытой, чтобы, например, посмотреть телевизор. Простые элегантные конструкции прозрачных стеллажей и полок уместны в любом интерьере.

Стеклянные полки

Для работы понадобятся

  • Закаленное стекло для стеллажей толщиной 5 мм;
  • ДСП или ЛДСП для 1 деревянной полки (из какого материала ее сделать, выбирайте сами);
  • 2 деревянные опорные рейки толщиной 27 мм;
  • узкое долото;
  • дрель, сверло;
  • отвертка;
  • дюбеля;
  • крепежи;
  • навесная фурнитура;
  • клей;
  • лента для закрытия торцов ДСП (ЛДСП);
  • наждачная бумага для шлифовки деревянных поверхностей;
  • шурупы 5х90 см;
  • рулетка, карандаш.

Заранее займитесь подготовкой стеклянных полок – закажите в мастерской нарезку деталей размером 19х79 см, фальцовку краев. То же надо сделать с деревянной полкой, оклейте торцы. Если вы выбираете основанием деревянные рейки, их следует своими руками с помощью наждачной бумаги отшлифовать, сгладить углы.

Описание работы

  1. Отпилите концы опорных реек –5 см под углом 30-45 градусов. Убирая лишние части, держите обе детали вместе, чтобы результат работы был идентичным.
  2. На рейках наметьте места, где будут сделаны пазы для размещения полок. Метки на обеих планках совпадают. Ваше количество стеклянных элементов может отличаться от предложенного варианта, тогда расстояние между ними рассчитайте самостоятельно.
  1. Подготовку пазов начинайте после получения полок. Их толщина определяет ширину выемки (5 мм). Постарайтесь сделать надпилы по краям отмеченного паза на глубину 50 мм. С помощью узкого долота аккуратно очищаем от древесины полость.После чего пробуйте в сделанную выемку вставить стекло. Оно должно свободно входить.
  2. Аналогично выпилите паз для деревянной полки толщиной 27 мм.
  3. Отступите на тыльной стороне реек 300 мм от каждого края, поставьте отметку для фурнитуры, обведите контуры.
  4. Сверлом сделайте отверстия, вычистите полости, вставьте на клей фурнитуру.
  5. Выемку, предназначенную для полки из дерева, смажьте клеем.Вставьте деталь на место. С тыльной стороны деревянной полки подготовьте отверстия, зафиксируйте ее шурупами 5х90 мм.
  6. Рейки будут расположены одна от другой на расстоянии 250 мм. Установите шурупы в стену в местах навешивания стеллажа. Для гипсокартонных и кирпичных перегородок применяйте дюбели.При желании перед монтажом деревянные детали можно своими руками покрасить или покрыть лаком.
  7. Закрепите на стене опорные рейки.
  8. Установите стеклянные полки в готовые пазы. Свободное место между стеклом и стенкой паза нужно заполнить, для чего воспользуйтесь кусочками изоляционной или двусторонней клейкой ленты. Лишнюю выступающую часть наполнителя отрежьте.

Из какого бы материала вы ни мастерили (стекла, доски, фанеры, ДСП, ЛДСП, пр.), изготовление подобных стеллажей своими руками не вызовет больших трудностей. Главное, будьте аккуратны, следуйте инструкции.

Разнообразие конструкций на любой вкус


Каждое помещение состоит из 4 стен, которые можно украсить различными декоративными предметами. Но разместить их лучше всего на полках, сделанных своими руками. Как хорошо, что современная мебель занимает, в основном, нижнюю часть помещения. Поэтому полки на стену являются оригинальным решением обустройства комнаты.

Существует огромное число таких конструкций. Отметим лишь самые популярные:

  • открытого характера (не имеют передних и боковых панелей);
  • закрытые варианты (напоминают миниатюрный подвесной шкафчик);
  • угловые конструкции (располагаются на внутренних либо внешних углах стен);
  • ассиметричные модели (система размещения полочек не имеет основной оси);

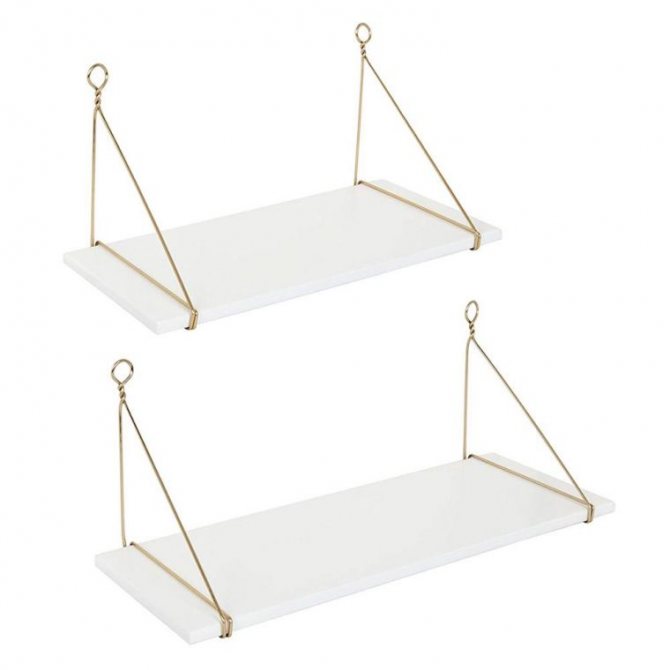

  • подвесные конструкции (в качестве опоры используются ремни, жгуты или плотная ткань);
  • декоративные элементы интерьера (используются для оригинального размещения различных украшений).

Изображенные на фото виды полок на стену являются видимым доказательством такого разнообразия. К тому же они бывают:

  • многоуровневые;
  • с округлыми краями;

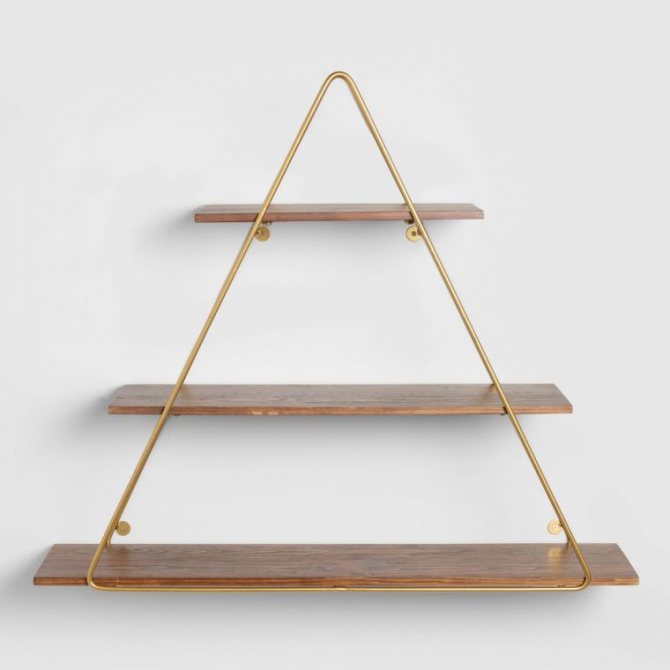

  • в виде различных геометрических фигур;
  • традиционные прямоугольные варианты.

Для изготовления полок на стену используют:

  • дерево;
  • ДСП;
  • ламинат;
  • стекло;
  • пластик;
  • металл;
  • зеркало.


В зависимости от места размещения, открытые конструкции служат для разных целей. Полки у входной двери используют как место для шапок и шарфов. Варианты, установленные в гостиной — украшают сувенирами. На кухне — это надежное место для посуды и сыпучих продуктов. Если прикрепить самодельные полочки на стену в ванной комнате, то там поместятся моющие средства и предметы туалета.


Для заядлых модниц, конструкцию устанавливают в спальне, чтобы косметические принадлежности были под рукой. Дети могут разместить на полках игрушки, учебники, канцелярию и фотографии друзей. Как видно, такие конструкции имеют различное предназначение и чудесно вписываются в современный интерьер помещения.

Обустраиваем ванную комнату

Развесив полки в каждой комнате, мы не могли обойти стороной ванную. Поэтому рассмотрим метод, как сделать полочку в ванне. Это достаточно просто.

Для начала, требуется подготовить древесину, предварительно покрыв ее влагоотталкивающим средством. Перед креплением к стенке, древесину необходимо отшлифовать.

Для качественного и надежного крепления необходимо воспользоваться металлическими держателями, в виде буквы «Г».

Если к выбору мебели мы подходим тщательным образом, то про полки забываем абсолютно. Но это в корне неверно.

Правильно выбранная полка, которая оказывается на своем месте служит отличным украшением интерьера любой комнаты. Для общего развития непременно стоит просмотреть фото изготовления полочек.

Полки» на стену своими руками: советы опытного мастера


Прежде чем приступить к созданию полезной конструкции для дома, желательно поразмыслить о надежном креплении. От него зависит безопасность домочадцев и сохранность ценных вещей, для которых готовится полка.

Существует различные виды крепежа для настенных конструкций:

  • обычные петли;
  • декоративные кронштейны;
  • для стеклянных вариантов — так называемый «пеликан».

К примеру, для деревянных полок чаще всего используют петли. Сначала их прикрепляют к стене саморезами. Затем делают отверстия, в которые завинчивают дюбеля с небольшой шляпкой. Именно на них навешивают самодельную конструкцию.

Для создания обычных и толстых полок на стену потребуются:

  • доски (максимальная толщина 20 мм, ширина — 180 см);
  • саморезы;
  • крепежные приспособления;
  • дюбеля;
  • шуруповерт;
  • ножовка по дереву;
  • уровень;
  • карандаш для разметки;
  • наждачная бумага.

Когда инструменты и материал приготовлены, приступают к созданию полезной конструкции.

Для полок лучше всего использовать древесину сосны, фанеру, ламинат, ДСП либо МДФ.

Разметка и подготовка материала


Чаще всего размеры навесной настенной полки, создаваемой своими руками, выбираются в произвольном порядке. При этом учитывают будущий способ использования, квадратуру помещения и место расположения конструкции. Если края верхней и нижней панели будут соединены с боковыми частями конструкции, то рассчитывая высоту, делают на это поправку.


Выполняя разметку для угловых вариантов, лучше использовать подходящие доски. Края у них должны быть косого характера. Благодаря этому соединение гармонично впишется во внешний либо внутренний угол стены.

Огромной помощью при создании своими руками полок из фанеры являются чертежи, которые делают опытные мастера.

Прежде чем приступить к монтажу конструкции, опытные мастера шлифуют деревянные поверхности наждачной бумагой.

Готовые элементы покрывают защитным веществом:

Однако всегда нужно учитывать интерьер помещения, цветовую гамму декоративных предметов и мебели.

Чтобы надежно соединить торцы, их смазывают специальным клеем. Затем элементы соединяют с помощью струбцин либо саморезов, чтобы они полностью высохли.

Создание надежного места для печатных изданий


В качестве примера рассмотрим, как сделать своими руками полку для книг на стену из дерева.

Сначала мастера подготавливают набор инструментов:

Следующий этап на пути к цели — грамотно составленный эскиз будущей конструкции. В нем должны быть указаны предполагаемые размеры и конфигурация полки. Далее на рабочий стол устанавливают доски, на которые наносят соответствующую разметку. После этого их распиливают, шлифуют и обрабатывают защитными средствами.

Подобным образом делают своими руками полку для компьютера на стену из дерева.

Чтобы собрать конструкцию, необходимо выполнить следующие операции:

  • на приготовленных досках делают разметку;
  • просверливают места соединения деталей;
  • с помощью саморезов собирают конструкцию;
  • на боковых торцах прикрепляют кронштейны;
  • подготавливают в стене места крепления;
  • устанавливают конструкцию на постоянное место.


Деревянная полка для книг может прослужить несколько десятилетий и не потерять своего первоначального вида. Нередко такие конструкции украшают вазонами живых цветов, статуэтками, сувенирами либо семейными фотографиями.

Откидные полки для инструментов своими руками

В тесной подвальной мастерской важно заставить работать каждый сантиметр пространства, включая и промежутки между балками цокольного перекрытия. Чтобы использовать их рационально, сделайте три подвесных лотка, в которых удобно хранить крепеж, банки с краской, инструменты и принадлежности. Конструкция располагается между дощатыми балками, положенными с шагом 407 мм, и занимает пространство длиной 1220 мм, которое должно быть свободно от труб, проводов, воздуховодов и прочих помех. Если убрать один лоток и укоротить обе пары реек, уменьшенный вариант будет иметь длину 914 мм.

Изготовьте лотки и рейки

1. Из досок сечением 19×76 мм выпилите шесть боковых стенок А и шесть торцевых стенок В. С помощью пильного диска или фрезы выберите на внутренней стороне стенок шпунты для вставки дна С (рис. 1). Чтобы лотки опускались и поднимались плавно, сделайте на внешних ребрах сверху и снизу 3-миллиметровые скругления для уменьшения трения о рейки D, Е.

2. Выпилите из 6-миллиметровой фанеры днища С и соберите три лотка, применяя клей и шурупы. Убедитесь в прямоугольности сборки.

3. Из материала сечением 19×38 мм выпилите две пары реек D, Е указанной длины (рис. 2). Отфрезеруйте скругления на всех ребрах, затем просверлите и раззенкуйте монтажные отверстия в местах, где будут расположены лотки, а отверстия для крепления конструкции к балкам зенковать не нужно.

4. Из того же материала, что и рейки, сделайте два запора-вертушки F и просверлите в центре каждого из них отверстие диаметром 4 мм. Затем отфрезеруйте на всех ребрах скругления. Отшлифуйте лотки, рейки и запоры наждачной бумагой № 180 и нанесите тампоном два слоя полиуретанового лака, наполовину разбавленного уайт-спиритом.

5. Для сборки всей конструкции положите рейки D и три лотка А/В/С на ровную поверхность и выровняйте интервалы между лотками (рис. 2). Через монтажные отверстия реек разметьте на лотках центры направляющих отверстий, просверлите их, а затем прикрепите рейки к лоткам шурупами, не затягивая их туго (шурупы должны легко вращаться в отверстиях реек).

Подвесьте полки к балкам

1. Поднимите конструкцию в промежуток между балками для проверки соответствия размеров. Затем с помощью шурупов и шайб закрепите на нижних кромках балок запоры-вертушки F у свободного конца конструкции (который будет опускаться). Запоры должны плотно прилегать к балкам, но при этом свободно вращаться. Прибейте обрезок доски между балками для временной поддержки второго конца конструкции, как показано на фото, чтобы освободить руки для крепления реек.

Прибитый к балкам обрезок поддерживает рейки при монтаже конструкции, а другой ее конец удерживается вертушками.

Запоры-вертушки фиксируют поднятые лотки между балками. Добавьте еще пару вертушек в середину, если в лотках хранятся тяжелые предметы.

2. Удалите временную поддержку и убедитесь, что лотки опускаются и поднимаются свободно. Для опускания, поддерживая лоток снизу, поверните запоры параллельно балкам и медленно опускайте лотки. Чтобы убрать конструкцию, поднимайте нижний лоток диагонально до тех пор, пока все элементы не войдут в промежуток между балками, и зафиксируйте, повернув два запора-вертушки.

Стенки не дают содержимому выпасть из лотков при подъеме и опускании.

Возможно, Вас заинтересует:

Необычные подсвечники своими руками…

Складная тележка для переноса больших листов фанер…

Подставка-хранилище для пильных дисков…

Универсальным толкатель для фрезерного стола…

Была бы выдумка, а материал для полочки найдется…

У всех материалов есть свои преимущества и недостатки. Для настенных полок подойдут следующие.

  • Древесный пиломатериал – является самым распространенным и дешевым – его легко распилить на заготовки, обработать и покрасить.
  • Металл – не всегда подходит, его труднее обработать в домашних условиях, полки из него плохо вписываются в домашний интерьер, подвержены коррозии.
  • Стекло – отлично смотрится в интерьере любой комнаты, делает полки визуально более легкими и воздушными, но в силу своей хрупкости требует специальных приспособлений и оборудования для вырезания сложных отверстий и шлифовки.
  • Пластик – самый легкий материал, который способен заменить все предыдущие.

Вешают полки на стену, ставят на пол, некоторые подвешивают к потолку или балкам.

К СВЕДЕНИЮ! Фантазия человека в выборе материала для полок на стену неиссякаема – старые чемоданы, корпуса телевизоров, водопроводные трубы и уголки. В качестве крепежа могут использоваться даже… брючные ремни.

Намного чаще они функциональны.

Необычные варианты

Тому, кто любит удивлять понравятся необычные способы, как можно сделать полочку. Интересно оформить можно полку из ненадобного футляра от гитары, который можно обклеить старыми обоями или даже газетами.

Если на чердаке завалялся старинный телевизор, тогда как вариант, можно применить и его, предварительно вынув из него все внутренности.

Под полку также можно применить старую оконную раму, спинку от стула, требуется лишь правильно их модифицировать.

На самом деле, вариантов наберется множество, требуется лишь немного поработать с фантазией.

Купить или сделать полку на стену своими руками

В чем преимущество самодельных настенных полок перед покупными? Мебельные магазины предлагают варианты на все случаи жизни – книжные полки, для посуды, под телефоны, для цветов. Но в защиту самоделки можно привести такие доводы:

  • не всегда покупная полка соответствует вашим представлениям о прекрасном – или цвет неподходящий, или форма неуклюжая;
  • габариты покупного изделия не вписываются в размеры вашей комнаты;
  • высота или ширина полочек не соответствуют размерам вещей, которые вы хотите на них разместить;
  • после ремонта остались куски хорошего материала и крепеж — выбросить жалко, а хранить нет желания и места.

Но что лучше всего — их легко сделать самостоятельно, собственными руками.

НА ЗАМЕТКУ! Сделать полки на стену своими руками чаще обходится дешевле, чем приобрести их в магазине известной мебельной компании.

Изготавливают их из дерева, фанеры, ламинированных ДСП, ДВП, есть полки из стекла.

Полочки бывают разные

Прежде чем собрать полочку, определите, какого она будет типа. Мастера мебельного дела наловчились делать настенные полки на все случаи жизни:

  • открытые – без боковых стенок, передних дверец и задней стенки;
  • закрытые – по сути своей такие полки являются подвесными шкафами в миниатюре, отличаясь от них меньшей массой, глубиной и высотой;
  • угловые – располагаются на стыке двух стен, могут быть как для внутреннего угла, так и для внешнего;
  • ассиметричные – компоновка полочек лишена оси симметрии при условии сохранения функциональности;
  • подвесные – в качестве подвесов для полок используют жгуты, тросы, материалы из плотной ткани, ремни, а в качестве опоры используется потолок;
  • декоративные – предназначены для того, чтобы красиво расставить интересные вещи.

В качестве стоек используют те же материалы, но еще их делают из металла, пластиков и других совершенно неимоверных вещей — например, труб или бутылок.

Модуль – универсальное решение

Проще всего собрать настенные полки, состоящие из боковых, верхней и нижней стенок, скрепленных между собой саморезами или мебельной фурнитурой. Сделайте таких «модулей» разной длины и высоты необходимое количество и закрепите их на стене в нужном порядке. Такой вариант хорошо подходит для изготовления книжных полок.

В жилых комнатах не так важно из какого материала сделана полка. Важно чтобы ее оформление было в одном стиле с интерьером.

Вам понадобятся следующие материалы и инструменты:

  • доска толщиной 16-20 мм и шириной 150-180 мм – это может быть сосна, МДФ, фанера или ДСП.
  • саморезы;
  • шуруповерт;
  • строительный уровень;
  • мебельная ножовка по дереву.

Даже функционал не всегда важен: некоторые играют исключительно декоративную роль. На них если и стоит что-то то один-два предмета.

Разметка и распиливание

Высота и ширина полки выбирается произвольно. Если торцы верхней и нижней стенок будут упираться в края боковых, то, при определении их высоты необходимо сделать поправку на удвоенную толщину доски.

Роль их заключается в придании интерьеру жилища особого стиля и колорита.

ВНИМАНИЕ! Для распиливания доски следует использовать ручную циркулярную пилу или электролобзик. Их применение позволяет сделать поверхность среза ровной.

Если же говорить о полках в технические помещения — кухню и ванную, в частности, то к соображениям эстетики практически повсеместно добавляется еще и требования по практичности.

Обработка заготовок

Перед монтажом деревянные детали полок необходимо зашлифовать и нанести защитное покрытие. Можно обработать дерево морилкой и покрыть лаком. Однако, такая полка не всегда вписывается в общую цветовую гамму интерьера. Тогда лучше нанести грунтовку и покрасить в нужный цвет.

Для подстраховки в месте вкручивания самореза в нижнюю часть боковины нужно заранее просверлить тонким сверлом отверстия.

Сборка полки

Чтобы скрепить стенки саморезами необходимо разметить отверстия. От торцевого края нижней стенки отмеряют расстояние равное половине толщины боковой и чертят линию, параллельную срезу. На ней делают отметки для сверла, отступив по пять сантиметров слева и справа. Также же размечают противоположный торец. Делают отверстия. Закрепляют саморезами боковые стенки полки. Производят разметку и крепеж верхней стенки полки таким же образом.

Чтобы полка была ровной, и впоследствии ее не перекосило, в нижней части, с обратной стороны, можно зафиксировать расположение деталей плоскими оконными уголками.

НА ЗАМЕТКУ! Для крепления стенок полочки могут использоваться и другие способы – деревянные шканты со столярным клеем, специальная крепежная фурнитура – уголки стяжки, эксцентриковая стяжка.

Несмотря на то, что электронные устройства вытесняют из жизни человека напечатанные издания, все же многие люди бережно хранят дорогие их сердцу книги и журналы, место хранения которых нередко оставляет желать лучшего.

Установка полочки на стену

Казалось бы – нет ничего проще. На самом деле – это ответственный этап. Вы же не хотите, чтобы все ваши старания облагородить свое жилище рухнули в один момент?

Проще всего использовать для полочек навесной уголок. Верхнее ушко крепится к стене с помощью дюбеля, нижнее – к полке саморезом или болтом с гайкой и шайбой.

ВАЖНО! При нагрузке на полочку от 20 до 50 кг используйте кронштейны. Разметку отверстий на стене делайте с помощью строительного уровня.

Руки должны быть чистыми, потому что необработанная древесина очень маркая.

Габариты полки будут зависеть от того, какого размера книги на ней будут складироваться.

Устройство для установки и фиксации откидной спальной полки пассажирского вагона

(19) 01 А 1 418 ЕСПУБЛИН ц 4 В 61 Р 31 00 ГОСУД ПО ДЕ НИЯ К АВТОРСКО ВИДЕТЕПЬСТ Фиг. г ТВЕННЫЙ НОМИТЕТ СССРМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ САНИЕ ИЗОБ(71) ФЕБ Вагонбау Аммендорф (РР) (72) Бейер Альфред и Герлитц Вольфганг (РР)(54) УСТРОЙСТВО ДЛЯ УСТАНОВКИ И ФИКСАЦИИ ОТКИДНОЙ СПАЛЬНОЙ ПОЛКИ ПАССАЖИРСКОГО ВАГОНА (57) Изобретение относится к железнодорожному транспорту и касается механизма для откидывания спальной полки пассажирского вагона, например верхней полки в пассажирских купе вагона дальнего следования, в вертикальное дневное и горизонтальное ночное положения, а также для фиксации названной полки в упомянутых и промежуточных положениях. Цель изобретения — упрощение конструкции и повышение безопасности для пассажиров в эксплуатации. Согласно изобретению устройство с обеих торцовых сторон полки снабжено прикрепленными к перегородке купе кронштейнами для установки зубчатых элементов, а также устройством для фиксации полки в различных положениях, причем зубчатые элементы расположены на полке и соответственно на кронштейнах. Для этой цели расположенные со стороны полки элементы выполнены в виде зубчатого кругового сегмента 3 с цапфой и опираются внутри кронштейнов 17 на зубчатые рейки 16 так, что полка, скатываясь с круговыми сегментами 3, подобно шарниру с трением качения и кругообразно, перемещается по зубчатым рейкам 16 в направлении к перегородке купе или к центру пассажирского помещения и одновременно располагается откидывающейся вверх и вниз вокруг параллельной к перегородке поворотной оси. Кроме того, полка оборудована задними упорами 18, взаимодействующими с опорой 19, расположенной на перегородке, при откидывании спальной полки вниз. 1 3. и. ф-лы, 5 ил.10 15 20 Изобретение относится к железнодорожному транспорту и касается механизма для откидывания вверх и вниз, например для откидывания верхних полок вверх в дневное положение в спальных вагонах поездов дальнего следования и для приведения в горизонтальное или другие промежуточные положения, и для фиксации спальных полок в названных положениях, который облегчает пассажирам пользование верхними полками и предотвращает опасность получения травм.Известны простые механизмы для откидывания верхних полок в купе пассажирских вагонов дальнего следования вверх в вертикальное дневное положение и вниз в горизонтальное ночное положение, а также механизмы для фиксации спальных полок в указанных конечных положениях. Названные спальные полки подвешены с возможностью откидывания вниз и вверх вокруг поворотной оси, расположенной параллельно к перегородке купе, при помощи неподвижно прикрепленных на полках поворотных цапф и поворотных опор или кронштейнов, закрепленных на перегородке купе. В горизонтальном спальном положении каждая полка удерживается и предохраняется от падения вниз при помощи простых звеньевых цепей. Промежуточные положения спальной полки между обоими конечными положениями фиксируются при помощи отдельных упорных и фиксирующих устройств, расположенных на стенках, установленных поперек продольной оси полки. Указанное решение имеет тот недостаток, что эти упругие подвески мешают лежащим на верхней полке пассажирам, а отдельные упорные и фиксирующие элементы, расположенные на стенках, находящихся поперек продольной оси спальной полки, нарушают архитектурный вид купе в этой области,Известна шарнирная оправа для кресел автомашин (патент ФРГ2238899, кл. В 60 М 1/06, 1978), которая имеет неподвижно связанный с рамой кресла элемент оправы и поворотный, прикрепленный к раме спинки элемент оправы, у которой эти рамы могут быть связаны одна с другой при помощи поворотной оси с возможностью регулировки и фиксации и у которой при поворачивании поворотного элемента оправы принудительно вращающаяся ось зацепляет неподвижно, по меньшей мере один храповик, и на неподвижном элементе оправы подвижно закреплена блокировочная защелка. На неподвижной части оправы неподвижно прикреплена ось, которая неподвижно зацепляет малую шестерню, которая находится в зацеплении с расположенным на подвижной части оправы внутренним зацеплением. К этой же оси неподвижно прикреплен храповик. 30 35 45 50 55 Указанный механизм действует как зубчатая передача, которая при поворачивании регулируемой спинки кресел легковой машины принимает движение стопорного устройства. Поворотная точка малой шестерни, которая при этом скатывается по внутреннему зубчатому сегменту, выполняет кругообразное поворотное движение вокруг поворотной оси и позволяет фиксацию спинки в различных положениях при помощи блокировочного механизма.Указанное известное решение имеет недостаток: его можно использовать только для фиксации поворачиваемой вокруг поворотной оси спинки в различных положениях по отношению к поверхности сидения. Откидывание спинки вниз в горизонтальное положение для лежания невозможно, а смещение точки опоры такой спинки, служащей спальным местом, в направлении кабины машины или купе вагона также исключено.Горизонтальная часть кресла с одной частью оправы расположена в машине стационарно, а другая часть оправы, расположенная на спинке, подвижно крепится на неподвижной части оправы кресла и допускает поворачивание вокруг неподвижной поворотной оси. Шарнир с трением качения описан (Фолмер Й. Техника передач.: Справочник, 2-ое изд. — Карл-Маркс-Штадт, 1978, с. 331, фиг. 917), однако это относится только к известному принципу, а не к примеру применения.Цель изобретения — создание устройства для установки и фиксации спальной полки, например верхней полки в спальных вагонах поездов дальнего следования, при помощи которого откидывание полки вверх в вертикальное дневное положение, в горизонтальное ночное положение и промежуточные положения, а также фиксация конечных и промежуточных положений полки значительно облегчаются, кроме того, улучшается внутренний вид пассажирских купе вагона.В основу изобретения положена задача создать устройство для установки и фиксации откидной спальной полки пассажирского вагона, например для откидывания верхних полок пассажирских спальных вагонов вверх в вертикальное дневное положение, вниз в горизонтальное ночное положение и в различные промежуточные положения, а также для надежной фиксации полок в названных положениях, которое позволяет в горизонтальном ночном положении полки отказаться от мешающих пассажирам некрасивых гибких подвесок над верхней полкой, а также от видных боковых фиксирующих кронштейнов на перегородках купе, и, тем не менее, обеспечить надежную фиксацию верхней спальной полки, свободно выходящей5 10 15 20 25 30 35 40 45 50 55 в купе и значительно нагруженной весом лежащего на полке пассажира,Устройство для установки и фиксации откидной спальной полки пассажирского вагона состоит из установленных с обеих торцовых сторон полки кронштейнов, внутри которых смонтированы зубчатые элементы, а также устройства для фиксации полки в различных положениях, причем зубчатые элементы частично относятся к спальной полке, а частично к кронштейнам. Предусматриваются выполнение расположенных со стороны полки зубчатых элементов в качестве кругового сегмента с цап фой, имеющего зубчатые зацепления, и крепление последних в области поворотной оси полки на ее торцах так, что центры круговых сегментов совпадают с проходящей через цапфы поворотной осью.При помощи круговых сегментов полка опирается на зубчатые рейки, неподвижно расположенные внутри кронштейнов. Вследствие этого полка может перемешаться вдоль неподвижно установленных на перегородке кронштейнов или в направлении к перегородке, или в направлении к центру пассажирского помещения, причем перемещение полки осуществляется подобно шарниру с трением качения или колесо- образно, а одновременно полка может ограниченно откидываться вверх и вних вокруг проходящей через центры сегментов расположенной параллельно к стене поворотной оси цапфы.Другой признак изобретения заключается в том, что на спальной полке установлены упоры с соответствующими опорами на перегородке. Во время кругообразного или подобного шарниру с трением качения движения полки при помощи круговых сегментов по зубчатым рейкам кронштейнов перемешаются с обеих сторон точки опоры спальной полки при откидывании вниз последней в горизонтальное положение в сторону центра купе, и одновременно происходит зацепление упоров полки и расположенных на перегородке купе опор, что обеспечивает надежную фиксацию полки, а от дополнительной подвески полки при помощи звеньевых цепей можно отказаться. Таким образом, вся поверхность полки для лежания является свободно доступной для пассажира без всяких мешающих ему элементов.Выход зубчатых секторов круговых сегментов из зацепления зубчатых реек под вертикальной нагрузкой спальной полки вследствие веса лежащего на ней пассажира предотвращается при помощи расположенных непосредственно над цапфой полки параллельно по отношению к зубчатым рейкам кронштейнов направляющих. Кроме того, предусматривается устройство для фиксации полки в различных положениях. Для этой цели дополнительная зубчатая рейка, снабженная пилообразными пазами, подвижно крепится по меньшей мере на одном из кронштейнов, вблизи места его закрепления на стене, с возможностью поворачивания вверх и вниз вокруг расположенной предпочтительно параллельно к стене оси. Эта зубчатая рейка в направлении к стене упруго подтягивается пружиной кручения.Дополнительным признаком изобретения является то, что каждое приспособление, включая зубчатую рейку фиксирующего устройства, расположено за обшивкой стены и каждая обшивка прикреплена к соответствующему кронштейну. За этой обшивкой пользование зубчатой рейкой вручную было бы исключено. По этой причине на свободном конце зубчатой рейки предусмотрена рукоятка и соответственно в обшивке выполнен предпочтительно кругообразный паз для закрепления рукоятки.Обшивка защищает не только от пыли и грязи, но и защищает пассажиров от получения травм при откидывании полки вверх или вниз. Кроме того, обеспечивается архитектурный вид спальной полки, так как элементы механизма откидывания размещены за обшивкой и не видны. Устройство работает следующим образом.В дневном положении, которое является исходным, спальная полка находится в вертикальном откинутом к перегородке купе положении, в котором ее поверхность обращена к перегородке. Расположеннье с обеих сторон поворотные цапфы находятся в этом конечном положении полки в своем самом близком к стене положении, при котором одна нз поворотных цапф зацепляется за тот паз зубчатой рейки, который расположен ближе всего к стене. Зубчатая рейка своим пазом остается в контакте с поворотной цапфой благодаря действующей снизу вверх в направлении к стене силе натяжения, которая упруго действует на зубчатую рейку.Рукоятка находится в своем верхнем конечном положении.Неподвижно прикрепленные к двусторонним поворотным цапфам круговые сегменты находятся своими последними, самыми близкими к стене зубьями зубчатых секторов в зацеплении с зубчатыми зацеплениями предпочтительно прямых зубчатых рееквдоль кронштейнов и удерживают, действуя вместе с зубчагой рейкой, спальную полку в дневном положении. Для откидывания вниз спальной полки в горизонтальное ночное положение необходимо снацала приподнять зубцатую рейку фиксирующего устройства при помощи ее рукоятки, причем она поворачивается вниз вокруг своей расположенной параллельно к стене поворотной оси, преодолевая упругмк силу пружины кручения, тем самым освобождает поворотную цапфу.14Спальная полка откидывается вниз при помощи ее круговых сегментов, например при помощи зубчатых сегментов колесо- образно или подобно шарниру с трением качения по зубчатым рейкам, в горизонтальное ночное положение до тех пор, пока упоры полки со стороны стены не зацепятся за неподвижные на перегородке купе опоры. Одновременно с этим движением скатывания спальной полки при помощи ее кругообразных сегментов по зубчатым рейкам кронштейнов в сторону центра пассажирского купе происходит прямолинейное перемещение поворотных цапф вдоль кронштейнов из самого близкого к стене конечного положения в другое конечное положение, которое находится ближе всего к центру купе, т. е. в конечное положение — дальше всего от стены с относительно небольшой свободно выходящей в помещение купе частью спальной полки, за находящиеся с обеих сторон спальной полки опорные поворотные цапфы и круговые сегменты, которыми спальная полка опирается на зубчатые рейки кронштейнов.Благодаря своей пилообразной конфигурации зубчатая рейка фиксирующего устройства имеет на своей верхней части множество зубчатообразных пазов, которыми можно войти в зацепление поворотной цапфой. В результате этого возможна фиксация спальной полки в различных промежуточных положенияхи исключается опасность непредвиденного падения вниз.При откидывании спальной полки из горизонтального ночного положения вверх в вертикальное дневное положение при отпущеннойрукоятке происходит автоматическое зацепление поворотной цапфы за отдельные пазы под воздействием упругой силы пружины кручения. Это обеспечивает повышенную надежность в отношении непредвиденного откидывания спальной полки вниз в горизонтальное положение и предотвращает, тем самым, возможные при этом травмы пассажиров.На фиг. 1 показан правый прикрепленный к перегородке купе кронштейн с верхней полкой и устройством для установки и фиксации полки в обоих конечных положениях, вид сбоку; на фиг. 2 — правый кронштейн и верхняя полка (сплошная линия), а также устройство для установки и фиксации полки в горизонтальном положении и зубчатая рейка фиксирующего устройства (пунктирная линия); на фиг. 3 — то же, однако спальная полка в одном из промежуточных положений между обоими конечными положениями; на фиг. 4 — сечение А — А на фиг. 2; на фиг. 5 — сечение Б — Б на фиг. 2.На фиг, 1 показана верхняя полка 1 в горизонтальном ночном положении сплош 18141 5 10 15 20 25 30 35 40 45 50 55 6ной линией и в вертикальном конечном,близком к перегородке положении пунктирной линией.Цапфа 2 и круговой сегмент 3 показаны слева в горизонтальном положении исправа в вертикальном конечном, близкомк перегородке купе положении спальнойполки пунктирной линией. Имеется прямолинейная горизонтальная, образующая направляющую 4 зубчатая рейка 16 вдолькронштейна 5, который съемно крепится настене 6 при помощи болтов 13,Этот кронштейн 5 и вместе с нимспальная полка 1 выходят свободно в купе 7 пассажирского вагона без всякойдополнительной подвески для спальнойполки,На кронштейне 5 также видна направляющая 10, которая расположена непосредственно над поворотной цапфой 2 и параллельно к зубчатой рейке 16 для кругового сегмента 3, и предотвращает ослабление последнего от зубчатой рейки 16.Зубчатые зацепления 8 и 9 круговогосегмента и зубчатой рейки 16 показанына фиг, 2.На фиг. 2 и 4 центр сегмента х совпадает с поворотностью осью у поворотной цапфы. Упор 18 на заднем конце спальной полки имеет контропору 19, котораянеподвижно прикреплена к кронштейну 5,но и может быть расположена непосредственно на стене с тем, чтобы ограничивать круговое движение спальной полкивокруг ее поворотной оси до горизонтального ночного положения.Снабженная пазами 11 и 11 пилообразная зубчатая рейка фиксирующего устройства 12 показана в горизонтальном поворотном положении (фиг. 2) и в промежуточном положении (фиг. 3), котороерасположено примерно в середине междудвумя конечными положениями верхнейспальной полки 1.Скос 14 на зубчатой рейке 12 прилегает к поворотной цапфе 2,Дальнейшее откидывание вниз спальнойполки вокруг ее поворотной оси у в результате действия ее собственного веса предотвращается упором 18 и контропорой 19на стене.На фиг. 3 поворотная цапфа 2 зацеплена за средний паз 11,и зубчатая рейка 12 в этом положении предотвращает горизонтальное смещение поворотнойцапфы 2 в направлении к середине купе 7и тем самым соскальзывание круговогосегмента 3 с его зацеплением 8 по зубчатой рейке 16, выполненной в виде направляющей 4, т, е. препятствуют дальнейшему откидыванию вниз спальной полкив горизонтальное ночное положение (фиг. 2).Соединение на шарнирах зубчатой рейки12, возможность поворачивания последнейвокруг поворотной оси г, рукоятка 21на свободном конце 20 зубчатой рейки, пружина 15 кручения и расположение элементов устройства за обшивкой 17, а также паз 22 для рукоятки показаны на фиг.2,4 и 5.формула изобретения1. Устройство для установки и фиксации откидной спальной полки пассажирского вагона, содержащее прикрепленные к стенке с двух поперечных сторон полки кронштейны, внутри которых смонтированы зубчатые элементы, один из которых расположены на полке, а другие — на кронштейнах, и механизм фиксации полки в различных положениях, отличающееся тем, что зубчатые элементы образованы жестко связанным с полкой 1 зубчатым сегмен. том 3 с цапфой 2 и зубчатой рейкой 16, закрепленной на кронштейне 15, при этом на последнем параллельно зубчатой рейке 16 над цапфой смонтирована направляющая 10 для цапфы 2, взаимодействующей с указанным механизмом фиксации, а на полке смонтирован упор 18 для взаимодействия с закрепленной на стене опорой 19.2. Устройство по п. 1. отличающееся тем, что механизм фиксации выполнен в виде шарнирно прикрепленной к стене с возможностью поворота в вертикальной поперечной плоскости и поджатой пружиной 15 кручения зубчатой рейки 12 со скосом 14 на свободном конце 20, на котором с возможностью перемещения в пазу 22 закреплена рукоятка 21.1418141 Б-Б г.Х ррект дписн обретен д. 4/5 род, ул роектная, 4 Редактор И. ГорнаяЗа каз 4108/17ВНИИПИ Государс11303Производственно-и Составитель Е. МакровТехред И. ВересТираж 464венного комитета СССР по делам и
Смотреть

Изготовление полок-сот

Полочка оригинальной формы требует проявить фантазию и чуть больше трудолюбия, но ваши усилия с лихвой окупятся – оригинальное изделие оживит внутренний вид комнаты.

  1. Распиливаем доску на 15 отрезков длиной 300 мм с углом распила 30°.
  2. Делаем первую «соту». Для этого склеиваем шестиугольную секцию и укрепляем ее углы саморезами.
  3. Все остальные «соты» полки делаем без одной стенки.
  4. Складываем их на полу таким образом, чтобы недостающая грань замещалась стенкой соседней секции. Скрепляем между собой клеем и саморезами.
  5. Если остались отрезки достаточной длины, то можно сделать полки внутри самой «соты».

Каждую деталь нужно обработать шлифмашинкой, только потом ее можно будет скреплять с другими деталями в единую конструкцию.

ВАЖНО! Чтобы избежать появления трещин и перекосов при закручивании саморезов, предварительно просверлите отверстия диаметром от 1,2 мм.

Конечно же, не обойтись без инструмента. Минимум ‒ это ножовка по дереву и крестовая отвертка.

К книжным полкам предъявляются требования по прочности: вес держат значительный.

Полка из ящика

Даже не думайте над тем, как сделать красивую полочку в гостиную или спальню. Просто берите идею на вооружение.

Подготавливаем:

  • ящик;
  • оставшийся отрез от обоев либо оберточная бумага;
  • плинтус для декора;
  • линейка;
  • ножовка;
  • клей.

Замеряем стороны ящика, после чего отмеряем соответствующее расстояние на плинтусе и отрезаем каждый отрезок с углом 45 градусов.

Далее вымеряем полосу обоев, размером, который в половину больше ширины и длины ящика.

Следующим шагом обклеиваем ящик и приклеиваем к нему раму из плинтуса. Вот и все, таким бесхитростным способом полка готова!

Книжная полка со скрытым крепежом

Если ваш вкус оскорбляет вид крепежной фурнитуры, то можно изготовить небольшую открытую полку со скрытым крепежом.

Первым делом нужно продумать размеры изготавливаемой полки и определиться с местом, где она будут находиться, только после этого приобретать доски.

Нередко можно увидеть, когда люди украшают свое жилье искусственными цветами, но всё же ничто не может заменить свежесть натурального красивого растения.

Для этого необходимы:

  • деревянный брус толщиной от 25-30 мм с хорошо отшлифованной поверхностью;
  • доска такой же толщины, сделанная из того же материала;
  • нагели – цилиндрические штифты из дерева;
  • столярный клей;
  • дюбели и саморезы.

Благодаря современному универсальному инструменту домашний умелец может сделать практически любую полку, даже в условиях квартиры, уже не говоря о работе в своей мастерской.

Сборка такой полки состоит из следующих шагов.

  1. Распиливают брус и доску на заготовки равной длины.
  2. С помощью шаблона делают в боковой части бруска и будущей полки совпадающие отверстия, диаметр и совокупная глубина которых должна совпадать с длиной нагелей.
  3. Брус крепится на стену с помощью дюбелей и саморезов.
  4. В отверстия бруса осторожно заколачивают смазанные клеем нагели.
  5. Поверхности бруса и полки, которые будут соединяться с их помощью, тоже смазываются клеем.
  6. Полка «надевается» на нагели и плотно прижимается. Для надежности можно осторожно постучать по всей длине боковой части полки резиновой киянкой.

Конечно же, сразу хочется сделать что-то объемное и красивое, что вполне естественно, но сначала можно попробовать свои силы, изготовив простую, но аккуратную полку.

Такая полка будет смотреться как естественное продолжение стены вашей комнаты. Только не нагружайте ее большим количеством предметов.

Причем эти изделия могут быть первыми самостоятельно изготовленными вещами. Это действительно просто.

Декор решает все

Вы собрали и повесили полки на стену. Но смотрятся они непрезентабельно – слишком пусто или наоборот завалены книгами и другой мелочью. Чтобы настенные полки в интерьере вашей комнаты выглядели эстетично и привлекали взгляд, соблюдайте следующие нехитрые правила.

  • Закон трех цветов – один доминирующий цвет для полки и два дополнительных для предметов, на ней стоящих. Желательно, что бы цвет полки контрастировал с предметами, стоящими на ней – так они будут смотреться более выразительно.
  • Управляйте хаосом с помощью триад. Расставьте предметы со сходными цветами на разных полках так, что бы они находились на вершинах воображаемых треугольников.
  • Дайте больше воздуха – некоторые вещи, особенно большие, требуют на полочке больше свободного пространства.
  • Маленьким вещицам необходим выгодный фон. Например, статуэтку, стоящей на полке рядом с роскошной вазой, необходимо отодвинуть от эффектной соседки и поставить на фоне небольшой картины в технике акварели.
  • Старайтесь размещать предметы, сходные по размеру и цвету относительно воображаемых вертикальной или горизонтальной осей симметрии.
  • Чем выше полка, тем легче должны быть предметы. Все массивные предметы желательно разместить на нижних, а легкие – на верхних полках.
  • Не забывайте про функциональность – на полке, расположенной на уровне вашего взгляда, разместите те вещи, которыми вы чаще всего пользуетесь.

Простая конструкция это хорошо: можно изготовить любые полки своими руками.

Не бойтесь экспериментировать. Настенную полку можно изготовить из любого материала, но лучше всего подходит древесные пиломатериалы. Для установки используйте навесные уголки или кронштейны. И не поленитесь красиво расставить на них книги и вазочки.

Конструктивно большинство полок состоит из собственно полок и перемычек.

Многоликая полочка

Эта система полок с изменчивым характером может соревноваться по вместительности и оригинальности с популярностью модульных стеллажей. Настроение на деревянном лице меняется в зависимости от того, как вы его наполните.

Многоликая полочка

Хотите сделать эту полку своими руками, чтобы повесить дома? Отлично. Какого яркого и полезного штриха на вашей стене раньше не хватало?

Что нужно подготовить:

  • деревянные планки 30х140 мм;
  • дрель, сверла;
  • конфирматы 8-9 см;
  • саморезы для крепления полки на стену;
  • машинку для шлифовки с насадками;
  • красную краску (какого цвета будет ваша полка, решайте сами);
  • транспортир;
  • рулетку, карандаш.

Подготовьте из пиломатериалов детали для полки своими руками или закажите нарезку в мастерской. Элементам присвоены буквенные обозначения, которые можно увидеть на изображении.

Лицо полка

Отверстия под конфирматы готовим заранее с помощью дрели. Соединения смазываем клеем, затем скрепляем двумя конфирматами. Размер деталей, угол скоса и присоединения к соседним элементам указаны на рисунке.

После завершения сборки полки приступайте к финишной шлифовке и окрашиванию. Сделанное своими руками изделие можно повесить в квартире верхними внутренними углами конструкции на 9 саморезов, ввинченных в стену.

Популярной современной тенденцией является использование подручных материалов и различных предметов, которые уже отслужили свое, и пришло время их выбросить. Такое креативное применение дарит вещам вторую жизнь и пополняет арсенал полезных недорогих приспособлений.

Бобина для кабеля – полка для книг

Если недалеко от вас проходят ремонтные работы или стройка, где лежат без дела пустые бобины, не спешите пройти мимо. Это хороший шанс обзавестись дома оригинальным и практически бесплатным предметом мебели, который можно легко и быстро сделатьсвоими руками.

Полка из катушки

Советуем приготовить:

  • небольшого размера пустую бобину для кабеля;
  • дюбели из дерева;
  • дрель, сверла;
  • винты;
  • 3-4 поворотных мебельных колеса;
  • клей;
  • наждачную бумагу;
  • пилу;
  • рулетку;
  • краску, малярную кисть.

Создаем оригинальную круглую полочку

  1. Подготовьте бобину – очистите ее. Затем наждачной бумагой или шлифовочной машиной немного облагородьте поверхность.
  2. Можно приступать к окрашиванию бобины и дюбелей. Советуем использовать белую краску с грунтовкой. Чтобы сделать цвет более ровным, наносите средство по-очереди в 2 слоя.
  3. Когда бобина высохнет, переверните ее. На саморезы прикрепите роликовые колеса. Лучше установить 4, тогда ваша полка будет более устойчивой.
  4. Измерив рулеткой расстояние от верхнего до нижнего круга бобины, вы узнаете какого размера нужно сделать ограничители из подготовленных дюбелей.
  5. Используем пилу, чтобы отделить нужные отрезки, всего 5-6 заготовок.
  6. Устанавливаем дюбели на клей, равномерно распределяем заготовки по кругу.

После высыхания клея книжная полка для дома, созданная своими руками, готова.

Рейтинг
( 2 оценки, среднее 4.5 из 5 )
Понравилась статья? Поделиться с друзьями:
<\/div>
